Apa itu Data Acquisition?

Data Acquisition disingkat DAS atau DAQ adalah alat atau proses yang digunakan untuk mengumpulkan informasi untuk tujuan menganalisa suatu gejala fisik atau elektrik seperti voltase, arus, suhu, tekanan, atau suara menggunakan komputer.

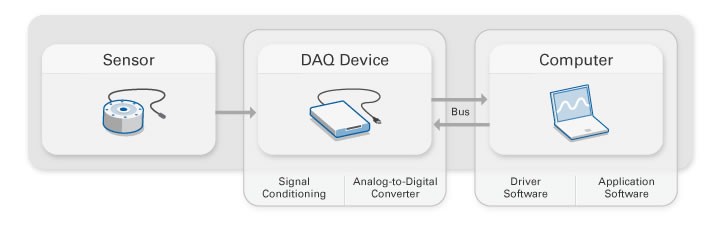

Sistem Data Acquisition terdiri dari:

  1. Sensor
  2. Alat pengukur/Perangkat DAQ
  3. Komputer dengan software di dalamnya.

Dibandingkan dengan sistem pengukuran lama, sistem Data Acquisition berbasis komputer mengeksploitasi kekuatan pemrosesan, produktifitas, tampilan, dan kemampuan konektivitas dari komputer standar industri yang memberikan solusi pengukuran yang lebih kuat, fleksibel, dan hemat biaya.

Apa peran sensor dalam Data Acquisition?

Pengukuran gejala fisik seperti suhu ruangan, intensitas sumber cahaya, atau gaya yang diterapkan pada suatu objek, dimulai dengan sensor. Sensor juga disebut transduser, mengubah gejala fisik menjadi sinyal listrik yang dapat diukur.

Tergantung pada jenis sensor, output listrik dapat berupa tegangan, arus, resistansi, atau atribut listrik lain yang bervariasi dari waktu ke waktu. Beberapa sensor mungkin memerlukan komponen dan sirkuit tambahan untuk menghasilkan sinyal yang akurat dan aman untuk dibaca oleh perangkat Data Acquisition.

Jenis sensor pun bermacam-macam, tergantung gejala apa yang ingin Anda dapatkan.

  1. Thermocouple, RTD, Thermistor untuk mengukur gejala temperature atau suhu.
  2. Photo sensor untuk mengukur gejala cahaya.
  3. Microphone untuk gejala suara.
  4. Strain Gage, Piezoelectric Transducer untuk gejala gaya dan tekanan.
  5. Potentiometer, LVDT, Optical Encoder untuk gejala posisi dan pergerakan.
  6. Accelerometer untuk gejala percepatan.
  7. pH Electrode untuk gejala kelembaban.

Apa itu alat pengukur/Perangkat DAQ?

Perangkat Data Acquisition berguna sebagai antarmuka antara komputer dan sinyal dari luar. Ini berfungsi sebagai perangkat yang mendigitalkan sinyal analog yang masuk sehingga komputer dapat membacanya. Tiga komponen kunci dari perangkat DAQ yang digunakan untuk mengukur sinyal adalah sirkuit pengkondisian sinyal, konverter analog-ke-digital (ADC), dan bus komputer.

Banyak perangkat DAQ menyertakan fungsi lain untuk mengotomatisasi sistem dan proses pengukuran. Misalnya, digital-to-analog converters (DACs) mengeluarkan sinyal analog, digital I/O line memasukkan dan mengeluarkan sinyal digital, dan timer menghitung mundur lalu menghasilkan detak digital.

Komponen Kunci Pengukuran dari Perangkat DAQ.

Pengkondisian Sinyal

Sinyal dari sensor atau luar bisa menimbulkan berisik atau terlalu berbahaya untuk diukur secara langsung. Sirkuit pengkondisian sinyal memanipulasi sinyal ke dalam bentuk yang sesuai untuk input ke dalam ADC. Sirkuit ini dapat mencakup amplifikasi, atenuasi, penyaringan, dan isolasi. Beberapa perangkat DAQ sudah termasuk pengkondisian sinyal bawaan yang dirancang untuk mengukur jenis sensor tertentu.

Analog-to-Digital Converter (ADC)

Sinyal analog dari sensor harus dikonversi menjadi digital sebelum dimanipulasi oleh komputer. ADC adalah chip yang menyediakan representasi digital dari sinyal analog secara instan. Dalam penggunaanya, sinyal analog terus berubah dari waktu ke waktu dan ADC mengambil "sampel" berkala dari sinyal pada tingkat yang telah ditentukan. Sampel-sampel ini lalu dikirim ke komputer melalui bus komputer di mana sinyal asli direkonstruksi dari sampel dalam software.

Bus Komputer

Perangkat DAQ terhubung ke komputer melalui slot atau port. Bus komputer berfungsi sebagai antarmuka komunikasi antara perangkat DAQ dan komputer untuk melewati instruksi dan data yang diukur. Perangkat DAQ ditawarkan pada bus komputer paling umum termasuk USB, PCI, PCI Express, dan Ethernet. Baru-baru ini, perangkat DAQ telah tersedia untuk Wi-Fi 802.11 untuk komunikasi nirkabel/wireless. Ada banyak jenis bus, dan masing-masing menawarkan keuntungan yang berbeda untuk berbagai jenis aplikasi.

Apa peran komputer pada Data Acquisition?

Komputer dengan software di dalamnya mengontrol pengoperasian perangkat DAQ dan digunakan untuk memproses, memvisualisasikan, dan menyimpan data pengukuran. Berbagai jenis komputer digunakan dalam berbagai jenis aplikasi. Sebuah desktop dapat digunakan di laboratorium untuk kekuatan pemrosesan, laptop dapat digunakan di lapangan untuk portabilitasnya, atau komputer industri dapat digunakan di pabrik untuk ketahanannya.

Software apa saja yang terdapat di dalam sistem Data Acquisition?

Driver Software

Driver software memberikan kemampuan untuk berinteraksi dengan perangkat DAQ. Ini memudahkan komunikasi dengan perangkat DAQ dengan meringkas perintah perangkat keras tingkat rendah dan pemrograman tingkat register. Biasanya, driver softwware DAQ memperlihatkan antarmuka pemrograman aplikasi (API) yang digunakan dalam lingkungan pemrograman untuk membangun software.

Software Aplikasi

Software Aplikasi memfasilitasi interaksi antara komputer dan pengguna untuk memperoleh, menganalisis, dan menyajikan data pengukuran. Ini adalah aplikasi prebuilt dengan fungsionalitas yang telah ditentukan, atau lingkungan pemrograman untuk membangun aplikasi dengan fungsionalitas khusus. Aplikasi khusus sering digunakan untuk mengotomatisasi beberapa fungsi perangkat DAQ, melakukan algoritma pemrosesan sinyal, dan menampilkan antarmuka pengguna khusus.
