Data Acquisition Mempermudah dalam Pengujian Kursi Mobil

Penggunaan Data Acquisition memungkinkan Test Measurement Systems Inc. (TMSI), Akron, Ohio, untuk merancang sistem pengujian kursi mobil multi-fungsi yang harganya sekitar setengah dari sistem yang sama menggunakan pengontrol logika yang dapat diprogram (Programmable Logic Controller/PLC). TMSI percaya sistem ini menyediakan tes kursi terbanyak dalam sistem yang dikendalikan oleh satu PC/Komputer: tes kekuatan untuk sandaran dan sandaran kepala, uji defleksi kelelahan dan beban, dan uji tabrakan dari sandaran kepala.


Test Measurement Systems, Inc. (TMSI), yang berlokasi di Akron, Ohio, mengkhususkan diri dalam pengetahuan dan sistem pengujian yang dirancang khusus. Layanannya meliputi desain, integrasi, kontrol, dan perkuatan; Data Acquisition dan analisis; dan desain peralatan, pemilihan, pengadaan, dan instalasi.Data Acquisition dan PC melakukan fungsi kontrol dan akuisisi data. Alternatifnya adalah menggunakan PLC untuk mengontrol aktuator dan sistem akuisisi data berkecepatan tinggi yang terpisah untuk mengumpulkan data uji. Pendekatan TMSI menghilangkan biaya PLC dan sistem akuisisi data dan mengurangi waktu pengembangan secara signifikan karena ada lebih sedikit komponen untuk diintegrasikan.

 Selain desain perangkat keras dan perangkat lunak, yang mungkin mencakup produk komersial, solusi khusus, atau kombinasi keduanya. TMSI juga menyediakan perbaikan uji, memuat bingkai, dan aktuator untuk menghasilkan sistem pengujian yang lengkap, tepat, dan akurat. Banyak klien TMSI yang terlibat dalam industri otomotif, dan perusahaan telah mengembangkan sejumlah sistem pengujian lengkap untuk aplikasi kinerja produk yang terkait dengan otomotif, mulai dari pengujian ban hingga mesin laboratorium kecelakaan hingga beban umum, defleksi, perpindahan, daya tahan, dan sistem getaran.

Beberapa tes kursi

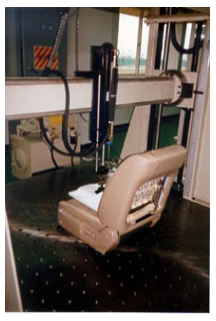

Sistem uji kursi mobil TMSI memungkinkan produsen kursi mobil untuk melakukan tes yang berbeda dengan hanya 10 menit waktu penggantian antara mereka. Tiga aktuator hidraulik dipasang pada crosshead yang dapat diputar dan elevator digerakkan ke atas dan ke bawah untuk memposisikannya untuk berbagai pengujian. Desain ini merupakan keuntungan besar bagi produsen kursi mobil, yang seharusnya harus membeli mesin terpisah untuk setiap pengujian.


Dalam tes ini, sandaran kepala juga didorong ke belakang hingga rusak, tetapi sebelum itu kursi belakang didorong ke belakang oleh aktuator dengan bentuk tubuh manusia. Ini untuk memposisikan sandaran tangan, karena akan mengalami tabrakan sehingga arah sandaran kepala pada sandaran kursi serealistis mungkin untuk pengujian ini. Setelah kursi didorong kembali oleh aktuator, sistem menyimpan sudut kursi belakang. Kursi belakang kemudian dilepas, sandaran kepala dimasukkan ke dalam arah yang benar, dan kemudian didorong kembali dengan aktuator lain sampai rusak. Daya dicatat, seperti pada tes sebelumnya.Sistem TMSI melakukan tes berikut. Salah satunya adalah tes kekuatan 202 Federal Motor Vehicle Safety Standard (FMVSS), yang mendorong kursi mundur ke belakang sampai rusak. Dalam tes ini, kursi dibaut ke lantai test bed. Sebuah perlengkapan yang terpasang pada bagian belakang dudukan mendorongnya ke belakang dengan kekuatan yang setara dengan 20 Gs. Sel beban dipasang ke aktuator untuk menunjukkan berapa pound daya yang diterapkan, dan pada tingkat kekuatan apa jeda kursi. Sistem melakukan uji kekuatan FMVSS 202 lainnya pada sandaran kepala.

Tes ketiga adalah uji keletihan di mana salah satu aktuator terpasang pada bagian atas rangka kursi. Bingkai dipasang pada fixture dalam posisi terkunci, dan kemudian kursi belakang didorong mundur dan ditarik ke depan untuk ratusan ribu siklus. Saat kursi melemah, lendutannya meningkat. Tes dihentikan secara otomatis ketika defleksi mencapai tingkat yang telah ditentukan. Tes ini bukan standar FMVSS, tetapi tes yang dilakukan pabrikan sebagai bagian dari desain kursi baru untuk memastikan kursi akan bertahan seumur hidup mobil.

Tes keempat adalah defleksi beban. Dalam tes ini, yang dirancang untuk mengukur kenyamanan kursi, aktuator diputar sehingga mereka berjalan secara vertikal. Suatu bentuk manusia melekat pada ujung aktuator untuk mensimulasikan seseorang yang duduk di kursi. Aktuator perlahan-lahan menekan ke bawah ke kursi hingga mencapai berat yang telah ditentukan (200 hingga 300 pon) lalu berbalik arah dan perlahan-lahan menurunkan muatan. Sistem menangkap data beban dan lendutan untuk menentukan berapa banyak energi yang diserap oleh kursi.

Produsen kursi telah menentukan sifat penyerapan energi optimal untuk kendaraan yang berbeda. Tes kelima adalah FMVSS 201, yang melibatkan seperangkat aktuator tambahan yang dipasang pada judul bab dan blowgun pneumatik yang menembakkan apa yang disebut "meriam kepala." Ini berakselerasi hingga 15 mph dalam jarak enam inci dan mengenai sandaran kepala yang keras untuk mensimulasikan efek kepala manusia yang terbanting ke belakang dalam tabrakan. Accelerometer mengukur kekuatan g dari head actuator saat tumbukan. Pasukan harus berada di bawah level tertentu untuk memenuhi standar FMVSS.

Desain sistem

Dalam merancang sistem pengujian ini, pendekatan tradisional untuk mengendalikan aktuator adalah dengan menggunakan PLC, pengontrol digital yang digunakan untuk aplikasi seperti kontrol on / off, pengaturan waktu, logika, penghitungan dan pengurutan, di antara antarmuka pengguna dan mesin. PLC sering digunakan untuk mengendalikan mesin yang rumit karena mereka memiliki stabilitas dan kemampuan real-time deterministik yang diperlukan untuk memastikan bahwa mesin tetap terkendali dan mengikuti prosedur mematikan yang ditentukan jika terjadi kesalahan.

Jika engineer TMSI menggunakan PLC, mereka juga akan membutuhkan sistem Data Acquisition berkecepatan tinggi untuk mengumpulkan data uji yang masuk. Selain itu, mereka akan membutuhkan perangkat keras tambahan yaitu PC dan perangkat lunak khusus yang menghubungkan semua komponen dan berfungsi sebagai interface pengguna. Serangkaian kontrol yang kompleks biasanya menghasilkan sistem yang didedikasikan untuk mesin uji tunggal, sehingga menaikkan biaya perangkat keras pada basis per-tes. Waktu pengembangan yang diperlukan untuk menulis perangkat lunak integrasi kustom juga akan menaikkan harga sistem secara signifikan.

Menulis solusi khusus berbasis PC untuk memberikan kontrol aktuator waktu nyata dan kemampuan akuisisi data juga bukan jawabannya. Windows bukan sistem operasi waktu-nyata. Untuk mengukur atau mengontrol proses waktu nyata seperti tes tempat duduk, daya komputasi harus tersedia saat dibutuhkan, setiap milidetik atau lebih. Sistem operasi seperti Windows NT menggunakan banyak siklus pada platform PC, dan ketika mereka mengendalikan CPU mereka memegangnya untuk waktu yang lama, dalam istilah kontrol mesin.

Solusinya adalah menggunakan perangkat Data Acquisition untuk platform PC. Kemampuan unik yang ditawarkan oleh perangkat Data Acquisition adalah mikroprosesor terintegrasi yang menjalankan sistem operasi multitasking, waktu nyata yang dioptimalkan untuk aplikasi data akuisisi dan kontrol real time dengan kinerja tinggi. Kecerdasan pada Data Acquisition memperluas kekuatan interface pengguna Windows dengan mengeksekusi semua rutinitas prosesor intensif secara real time dan melakukan pengurangan data sehingga perangkat lunak pada PC dapat menangani aplikasi yang lebih menuntut daripada biasanya.Ini berarti bahwa jika Data Acquisition dan kontrol dijalankan di bawah Windows, sistem akan rentan terhadap situasi di mana Windows disibukkan dengan tugas-tugas lain yang akan membuat tidak mungkin untuk memberikan kontrol aktuator yang konsisten atau hasil pengujian yang andal. Potts merujuk pada jeda pada sinyal ke aktuator sebagai "cegukan" dan mengatakan Anda dapat melihatnya dalam gerakan aktuator ketika metode berbasis Windows digunakan.

Tidak pernah ada bahaya kehilangan data terlepas dari berapa banyak siklus komputer yang ditujukan untuk aplikasi latar belakang atau bahkan jika Windows crash. Data Acquisition terus menjalankan rutin khusus yang mengirimkan sinyal kontrol ke aktuator dan mengumpulkan data dari perangkat akuisisi yang sepenuhnya independen dari prosesor sentral.

Sementara satu keuntungan utama bagi TMSI dalam mengembangkan sistem pengujian adalah bahwa mereka mampu mengembangkan alat analisis data dan front end yang kuat tanpa khawatir tentang kemampuan Windows untuk melayani aplikasi real-time, manfaat penting lainnya adalah ekonomi.

Engineer TMSI menggunakan program onboard yang digunakan dalam Data Acquisition, untuk menyederhanakan pekerjaan penulisan program kontrol untuk pengujian lima kursi. Program ini menyediakan lebih dari 100 perintah yang mudah digunakan yang dioptimalkan untuk akuisisi data dan kontrol alat berat.

Salah satu perintah program yang berguna dalam aplikasi ini adalah Proportional Integral Derivative (PID). Umum untuk PLC high-end, fungsi PID menggunakan loop umpan balik untuk menentukan kapan sinyal mulai menyimpang dari target yang diinginkan. Itu kemudian membuat koreksi sebelum ada kesalahan dengan menandakan aktuator untuk membuat gerakan yang sesuai.

Dengan menggabungkan sebanyak lima tes kursi umum ke dalam satu sistem, TMSI telah menciptakan sistem uji yang sangat hemat biaya bahkan untuk produsen kursi mobil kecil. Alih-alih membeli beberapa perangkat, mereka sekarang memiliki opsi untuk membeli satu sistem yang melakukan beberapa tes dengan waktu penggantian yang minim. Penggunaan Data Acquisition adalah kunci untuk membuat sistem ini terjangkau. Dengan mengganti PLC dan sistem akuisisi data terpisah dengan satu papan di PC, Data Acquisition sangat mengurangi baik perangkat keras mekanik dan komputer, perangkat lunak, dan yang paling penting, biaya integrasi.

Data logger Indonesia menjual berbagai macam Data Acquisition dengan kualitas terbaik. Jika Anda tertarik atau mungkin ingin melakukan konsultasi kebutuhan Anda, silhakan langsung hubungi staff kami melalui fitur chating di pojok bawah website ini atau menghubungi langsung nomor telpon yang tertera di website ini.
