Hal yang Harus Dipertimbangkan dalam Memilih Bus Data Acquisition

Saat terdapat banyak pilihan perangkat Data Acquisition dari berbagai bus, mungkin akan menyulitkan Anda dalam memilih bus yang tepat untuk kebutuhan pengukuran Anda. Setiap bus memiliki kelebihan yang berbeda-beda dan telah dioptimalkan untuk hasil, latensi, portabilitas, atau jarak dari komputer. Artikel kali ini akan membahas pilihan bus komputer yang tepat untuk pengukuran Anda.

Banyaknya data yang ditransfer melalui bus.

Semua bus komputer memiliki batasan jumlah data yang dapat ditransfer dalam periode waktu tertentu. Ini dikenal sebagai bandwidth bus dan sering ditentukan dalam megabyte per detik (MB/s). Jika pengukuran bentuk gelombang dinamis penting dalam pengukuran Anda, pastikan untuk mempertimbangkan bus dengan bandwidth yang cukup.

Tergantung pada bus yang Anda pilih, total bandwidth dapat dibagi di antara beberapa perangkat atau ditujukan untuk perangkat tertentu. Bus PCI, misalnya, memiliki bandwidth teoretis 132 MB/s yang dibagi di antara semua papan PCI di komputer. Gigabit Ethernet menawarkan 125 MB/s yang dibagikan di seluruh perangkat pada subnet atau jaringan. Bus yang menawarkan bandwidth khusus, seperti PCI Express dan PXI Express, memberikan hasil data maksimum per perangkat.

Saat melakukan pengukuran bentuk gelombang, Anda memiliki laju sampling dan resolusi tertentu yang perlu dicapai berdasarkan seberapa cepat sinyal Anda berubah. Anda dapat menghitung bandwidth minimum yang diperlukan dengan mengambil jumlah byte per sampel (dibulatkan ke byte berikutnya), dikalikan dengan kecepatan pengambilan sampel, dan kemudian dikalikan dengan jumlah saluran.

Misalnya, pengambilan sampel perangkat 16-bit (2 byte) pada 4 MS/s pada empat saluran

Bandwidth bus Anda harus mendukung kecepatan di mana data diperoleh, dan penting untuk dicatat bahwa sistem bandwidth yang sebenarnya akan lebih rendah dari batas bus direvisi. Bandwidth yang terkait sebenarnya tergantung pada jumlah perangkat dalam suatu sistem dan lalu lintas bus tambahan dari overhead. Jika Anda perlu melakukan streaming banyak data pada saluran besar, bandwidth mungkin menjadi pertimbangan paling penting saat memilih bus Data Acquisition Anda.

Persyaratan Titik Tunggal I/O (input/output)

Aplikasi yang membutuhkan membaca dan menulis titik tunggal seringkali bergantung pada nilai I/O yang perlu diperbarui secara konsisten dan secepat mungkin. Berdasarkan bagaimana arsitektur bus diimplementasikan baik dalam perangkat keras maupun perangkat lunak, persyaratan I/O titik tunggal dapat menjadi faktor penentu untuk bus yang Anda pilih.

Latensi bus adalah responsif dari I/O. Ini adalah waktu tunda antara ketika fungsi driver software dipanggil dan nilai perangkat keras asli dari I/O diperbarui. Bergantung pada bus yang Anda pilih, penundaan ini dapat berkisar dari kurang dari satu mikrodetik hingga beberapa milidetik.

Dalam sistem kontrol derivatif integral proporsional (PID), misalnya, latensi bus ini dapat secara langsung memengaruhi kecepatan maksimum loop kontrol.

Faktor penting lainnya dalam aplikasi I/O titik tunggal adalah determinisme, yang merupakan ukuran seberapa konsisten I/O dapat mengeksekusi dengan tepat waktu. Bus yang selalu memiliki latensi yang sama ketika berkomunikasi dengan I/O lebih deterministik daripada bus yang dapat memvariasikan responsnya. Determinisme penting untuk kontrol aplikasi karena secara langsung berdampak pada keandalan loop kontrol, dan banyak algoritma kontrol dirancang dengan harapan bahwa loop kontrol selalu dijalankan pada laju yang konstan. Setiap penyimpangan dari tingkat yang diharapkan membuat sistem kontrol keseluruhan kurang efektif dan kurang dapat diandalkan. Karena itu, ketika menerapkan aplikasi kontrol loop tertutup, Anda harus menghindari bus seperti Wireless, Ethernet, atau USB yang berlatensi tinggi dengan determinisme yang buruk.

Sisi perangkat lunak tentang bagaimana bus komunikasi diimplementasikan memainkan peran besar dalam latensi dan determinisme bus. Bus dan driver perangkat lunak yang memiliki dukungan untuk OS waktu nyata memberikan determinisme terbaik dan karenanya memberikan Anda kinerja tertinggi. Secara umum, bus internal seperti PCI Express dan PXI Express lebih baik untuk aplikasi I/O titik tunggal latensi rendah daripada bus eksternal seperti USB atau nirkabel.

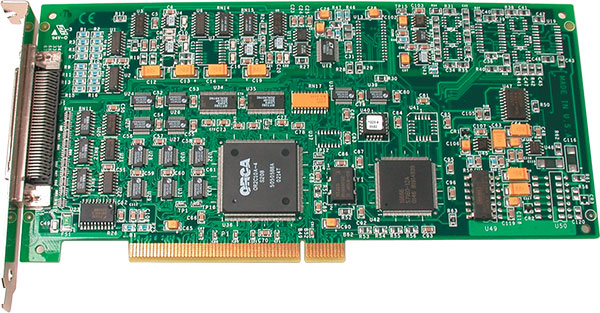

Bus PCI Express

Sinkronisasi Banyak Perangkat

Banyak sistem pengukuran memiliki kebutuhan sinkronisasi yang kompleks, apakah itu menyinkronkan ratusan saluran input atau beberapa jenis instrumen. Sistem respon-stimulus, misalnya, mungkin memerlukan saluran output untuk berbagi jam sampel yang sama dan mulai memicu sebagai saluran input untuk mengkorelasikan I/O dan menganalisis hasilnya dengan lebih baik.

Perangkat Data Acquisition pada bus yang berbeda menyediakan cara yang berbeda untuk mencapai ini. Cara paling sederhana untuk menyinkronkan pengukuran di beberapa perangkat adalah dengan berbagi jam dan pemicu. Banyak perangkat Data Acquisition menawarkan saluran digital yang dapat diprogram untuk mengimpor dan mengekspor jam dan pemicu. Beberapa perangkat bahkan menawarkan jalur pemicu khusus dengan konektor BNC.

Garis pemicu eksternal ini umum pada perangkat USB dan Ethernet, karena perangkat Data Acquisition terletak di luar casing PC. Namun, bus-bus tertentu memiliki timing tambahan dan jalur pemicu yang dibuat untuk membuat sinkronisasi multidevice semudah mungkin. PCI dan PCI Express menawarkan real-time system integration (RTSI), di mana banyak papan dalam sistem desktop dapat dihubungkan secara langsung bersama-sama di dalam case. Ini menghilangkan kebutuhan untuk kabel tambahan melalui konektor depan dan menyederhanakan konektivitas I/O.

Opsi bus terbaik untuk menyinkronkan banyak perangkat adalah platform PXI, termasuk PXI dan PXI Express. Standar terbuka ini dirancang khusus untuk sinkronisasi dan pemicu kinerja tinggi, dengan sejumlah opsi berbeda untuk menyinkronkan modul I/O dalam chassis yang sama serta menyinkronkan beberapa chassis.

Sistem Portabel

Komputasi portabel tidak dapat dipungkiri, dan telah menawarkan cara-cara baru untuk berinovasi dengan Data Acquisition berbasis PC. Portabilitas adalah faktor penting untuk banyak aplikasi, dan dapat dengan mudah menjadi alasan utama untuk memilih satu bus daripada yang lain. Aplikasi Data Acquisition dalam kendaraan, misalnya, mendapat manfaat dari perangkat keras yang ringkas dan mudah dibawa.

Bus eksternal seperti USB dan Ethernet sangat baik untuk sistem Data Acquisition portabel karena pemasangan perangkat keras yang cepat dan kompatibel dengan komputer/laptop. Perangkat USB yang ditenagai bus menawarkan kenyamanan tambahan karena mereka tidak memerlukan power supply terpisah, dan dimatikan dari port USB. Menggunakan bus transfer data wireless adalah opsi lain yang bagus untuk portabilitas karena perangkat keras pengukuran itu sendiri menjadi portabel sementara komputer dapat tetap diam.

Lokasi Komputer dan Jarak Pengukuran

Jarak antara pengukuran yang Anda butuhkan dan di mana komputer berada dapat secara drastis berbeda dari satu aplikasi ke aplikasi lainnya. Untuk mencapai integritas sinyal dan akurasi pengukuran terbaik, Anda harus menempatkan perangkat keras Data Acquisition Anda sedekat mungkin dengan sumber sinyal. Ini bisa menjadi tantangan untuk pengukuran terdistribusi besar seperti yang digunakan untuk pemantauan kesehatan struktural atau pemantauan lingkungan.

Membentangkan kabel melintasi jembatan atau lantai pabrik relatif mahal dan dapat menghasilkan sinyal yang berisik. Salah satu solusi untuk masalah ini adalah dengan menggunakan platform komputasi portabel untuk memindahkan seluruh sistem lebih dekat ke sumber sinyal. Dengan teknologi wireless, koneksi fisik antara komputer dan perangkat keras Data Acquisition dihapus sama sekali, dan Anda dapat mengambil pengukuran terdistribusi dan mengirim data kembali ke lokasi pusat.

Itulah hal yang harus dipertimbangkan dalam memilih Bus Data Acquisition yang bisa Anda jadikan referensi.
